    Электрика для начинающих. Ступень первая, вводная
    Сокращения и обозначения общепринятые в электротехнике и в разделе Электрика нашего форума в частности:

    З. Ы. Тема будет постоянно дополняться, корректироваться и усовершенствоваться, надеюсь при активной поддержке и помощи наших уважаемых форумчан-специалистов.
    Предложения по данной теме прошу оставлять в теме Электрика для начинающих. Ступень первая, вводная (черновик). В ней же прошу размещать ссылки на полезные по Вашему мнению сообщения из раздела Электрика (а также информацию электрической направленности из других разделов), они в дальнейшем будут скопированы в тему ИЦ раздела Электрика.

    Последнее редактирование: 21.11.13
    zark , 04.11.13
    #1 + Цитировать
  2. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Основные физические величины, применяемые в электротехнике. Единицы измерения.

    - Обозначается латинской буквой U.
    - Измеряется в вольтах (В), кратные единицы:
    милливольт - мВ (1мВ =10¯³), киловольт - кВ (1 кВ = 10³ В).
    - Прибор для измерения напряжения - вольтметр.
    - Прибор для проверки отсутствия\наличия напряжения - индикатор\указатель напряжения.
    - Напряжение в бытовых сетях России - 220 В (переменное).
    • Сила тока:
    - Обозначается латинской буквой I.
    - Измеряется в амперах (А), кратные единицы:
    миллиампер - мА (1мА =10¯³), килоампер - кА (1 кА = 10³ А).
    - Прибор для измерения силы тока - амперметр.
    • Электрическое сопротивление:
    - Это физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающего по нему.
    - Обозначается латинской буквой R.
    - Измеряется в Омах (Ом), кратные единицы:
    килоом - кОм (1кОм =10³), мегаом - МОм (1 МОм = 10³ кОм = 10 Ом).
    - Приборы для измерения сопротивления - омметр (одна из разновидностей: мегомметр (мегаомметр) - служит для измерения сопротивления изоляции).

    • Электрическая мощность:
    - Это физическая величина, характеризующая скорость передачи или преобразования электрической энергии.
    - Обозначается латинской буквой Р (активная мощность); Q (реактивная мощность); S (полная мощность).
    - Измеряется в:
    1. Активная мощность: Ватт (Вт), кратные единицы: киловатт - кВт (1 кВт = 10³ Вт); мегаватт - МВт (1 МВт = 10³ кВт = 10⁶ Вт).
    2. Реактивная мощность: вольт-ампер реактивный (ВАр), кратные единицы: киловольт-ампер реактивный - кВАр (1 кВАр = 10³ ВАр).
    3. Полная мощность: вольт-ампер (ВА), кратные единицы: киловольт-ампер - кВА (1 кВА = 10³ ВА); мегавольт-ампер - МВА (1 МВА = 10³ кВА = 10⁶ ВА).
    • Энергия
    • Частота

    Последнее редактирование: 08.01.14
    zark , 04.11.13
    #2 + Цитировать
  3. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Заземление и защитные меры электробезопасности
    Футбол и заземление:faq:

    1. Термины и определения:

    • Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
    • Заземляющее устройство - совокупность заземлителя и заземляющих проводников.
    • Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
    • Заземляющий проводник - проводник, соединяющий заземляемую часть (точку) с заземлителем.
    • Система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.
    • Система TN-С - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (Рис.).
    • Система TN-S - система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (Рис.).
    • Система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (Рис.).
    • Система ТТ - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (Рис.).
    • Система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (Рис.).
    • Первая буква - состояние нейтрали источника питания относительно земли:
      Т - заземленная нейтраль;
      I - изолированная нейтраль.
      Вторая буква - состояние открытых проводящих частей относительно земли:
      Т - открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
      N - открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
      Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
      S - нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
      С - функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);
      N - нулевой рабочий (нейтральный) проводник;
      РЕ - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
      PEN - совмещенный нулевой защитный и нулевой рабочий проводники.

    2. Схемы электрических сетей с примерами повреждений, учитываемыми при выборе и обосновании мер защиты от поражения электрическим током при наличии неисправности (Источник: ГОСТ Р МЭК 61140-2000. Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи).

    Последнее редактирование: 26.11.13
    zark , 04.11.13
    #3 + Цитировать
  4. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Последнее редактирование: 16.01.14
    zark , 04.11.13
    #4 + Цитировать
  5. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Кабельно-проводниковая продукция (КПП)
    • Электрический кабель (кабель) - кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.
    • Электрический провод (провод) - кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.
    • Электрический шнур - провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.
    Если у Вас имеется вопрос по КПП, Вы можете задать вопрос представителю ОАО "Электрокабель" Кольчугинский завод" в теме Кабели и провода. Ответы представителя кабельного завода на вопросы форумчан.

    Последнее редактирование: 09.11.13
    zark , 05.11.13
    #5 + Цитировать
  6. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    -

    Последнее редактирование: 26.11.13
    zark , 06.11.13
    #6 + Цитировать
  7. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск

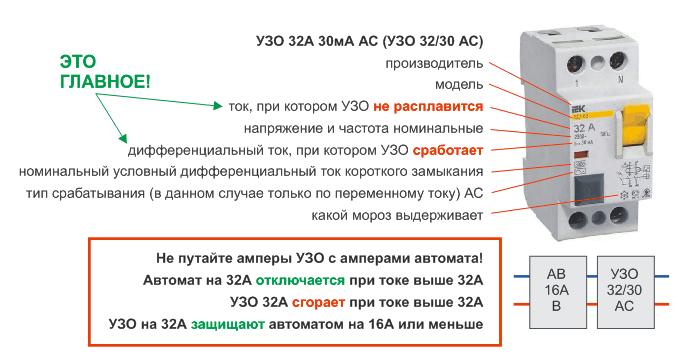

    • Устройства защиты от перегрузки, токов КЗ и токов утечки.
    • Аппараты коммутационные (пускатели,контакторы,разъединители и др.)
    • Изделия для монтажа электропроводки, кабеленесущие системы, электромонтажные изделия (коробки, клеммные зажимы, кабельная арматура, изоляция, крепёж).
    • Аппараты коммутационные (пускатели,контакторы,разъединители и др.)

    Последнее редактирование: 26.11.13
    zark , 06.11.13
    #7 + Цитировать
  8. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Щитовое оборудование. Сборка, монтаж щитов.

    Полезные темы:
    • Электрощиты. Фото. В теме представлены фото щитов, собранных нашими форумчанами, с краткими пояснениями. Для обсуждения и вопросов прошу обращаться в следующую тему ->
    • Электрощиты - вопросы, обсуждение, советы. В теме можно задать вопросы по сборке щитов, обратиться за советом, обсудить щиты форумчан (в том числе представленные в вышестоящей теме).
    • UNIVERSAL - впечатления и сборка щита. Пример сборки распределительного щита, с подробными пояснениями и пошаговыми фото, а также с лирическими отступлениями на жизненные темы.
    Полезные альбомы:

    Последнее редактирование: 12.11.13
    zark , 06.11.13
    #8 + Цитировать
  9. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Последнее редактирование: 15.11.13
    zark , 06.11.13
    #9 + Цитировать
  10. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Светотехнические изделия, источники света

    Последнее редактирование: 07.11.13
    zark , 06.11.13
    #10 + Цитировать
  11. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Электроснабжение. Учет электроэнергии

    Убедительная просьба: с вопросами юридической направленности обращаться в соответствующий раздел -> Правовые вопросы -> Инфраструктура -> Электроснабжение.

    Полезные темы:

    Примеры монтажа вводов (формулировка подлежит корректировке)
    • Установка вводных щитов на опоре, трубостойке: #1; #2.
    • На фасаде.
    • В помещении.
    • Подземный ввод.

    Последнее редактирование: 26.11.13
    zark , 06.11.13
    #11 + Цитировать
  12. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Технология электромонтажных работ.
    Электрические контактные соединения шин, проводов или кабелей.
    Инструмент для электромонтажных работ

    Полезные темы:


    Последнее редактирование: 26.11.13
    zark , 06.11.13
    #12 + Цитировать
  13. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Стандартные схемы

    Последнее редактирование: 18.11.13
    zark , 06.11.13
    #13 + Цитировать
  14. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Ремонт электрооборудования, диагностика неисправностей, обслуживание

    Последнее редактирование: 07.11.13
    zark , 06.11.13
    #14 + Цитировать
  15. zark
    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428

    zark

    Приоритет - безопасность

    zark

    Приоритет - безопасность

    Регистрация:
    01.12.08
    Сообщения:
    2.451
    Благодарности:
    2.428
    Адрес:
    Ижевск
    Нормативно-техническая документация. Электротехнические расчеты.

    Нормативно-техническая документация и ссылки на источники выкладываются в теме:

    Последнее редактирование: 13.11.13
    zark , 06.11.13
    #15 + Цитировать
